Автоматическое окно для теплицы своими руками

Хорошо работающая система вентиляции — залог хорошего урожая. Без достаточного проветривания и при слишком сильном проветривании растения погибнут. Поэтому очень важно установить автомат для проветривания теплиц и автомат открывания форточек для теплиц.

Виды систем проветривания теплицы

Автоматы для проветривания бывают:

• электрические;
• гидравлические;
• биметаллические.

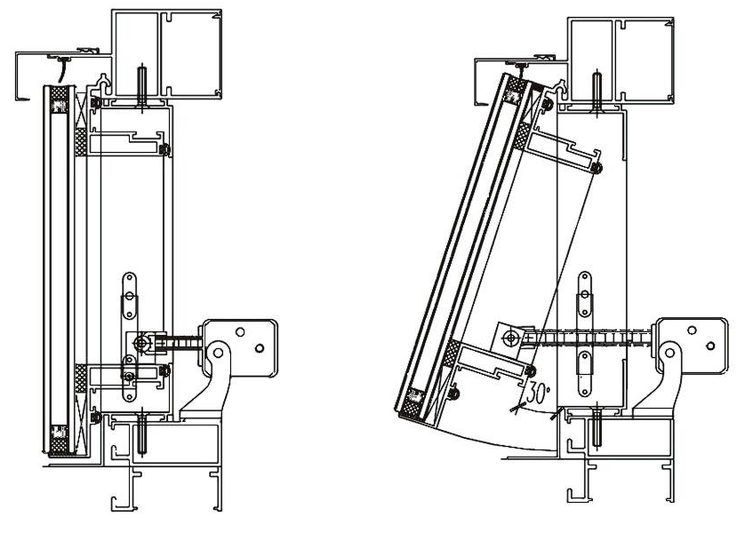

Электрические автоматы состоят из термодатчика, подающего сигнал о повышении или понижении температуры электродвигателю.

Гидравлические устройства работают за счет свойства жидкости расширяться и сужаться под воздействием разных температур.

Биметаллические автоматические системы проветривания приводятся в движение потому, что разные металлы расширяются при разных температурах.

Основные параметры вентиляции в теплице

Для хорошего роста растений в теплице должна быть правильно подобрана температура и уровень влажности. Главное, чтобы при изменении погодных условий внешней среды показатели микроклимата теплицы всегда поддерживались.

Простой способ создания и поддержание микроклимата — это установка автоматического открывания форточек в теплице.

Подготовка места и установка

Легкий автоматический открыватель форточек для теплицы устанавливают прямо на форточку, а вот более тяжелые системы вентиляции крепят на элементы корпуса.

Советы по установке форточки в теплице:

• общая площадь форточек должна составлять не менее 1/4 от всей площади теплицы;
• на каждые 2 погонных метра сооружения делают 1 фрамугу размером 900*600 мм;
• лучше делать форточку в крыше теплицы;
• нельзя размещать форточки в теплице рядом с входной дверью.

Обзор форточек для теплицы из поликарбоната: автоматические и простые

Именно автоматическая форточка для теплицы помогает поддерживать благоприятный для растений микроклимат, а также предотвращает распространение болезней баклажанов, помидоров, огурцов и др., а также появление насекомых-вредителей.

В теплицах из поликарбоната устройства для проветривания могут быть двух типов: ручными или автоматическими. Автоматические окна при заданной температуре внутри конструкции открываются, при охлаждении до нужного уровня — закрываются.

Общие правила

Окна в теплице из поликарбоната делают в крыше. Под потолком есть прямоугольный участок, ограниченный двумя поперечными и двумя продольными несущими балками. Именно здесь и нужно делать форточку.

В какую именно сторону она будет открываться, надо выбирать исходя из того, откуда в этой местности дуют сильные ветра.

Для небольшой теплицы хватит и такого проветривания. Но если высажены рослые растения и теплица имеет продолговатую форму, то лучше самостоятельно установить дополнительные окна.

Почему лучше установить самооткрывающиеся форточки в теплице

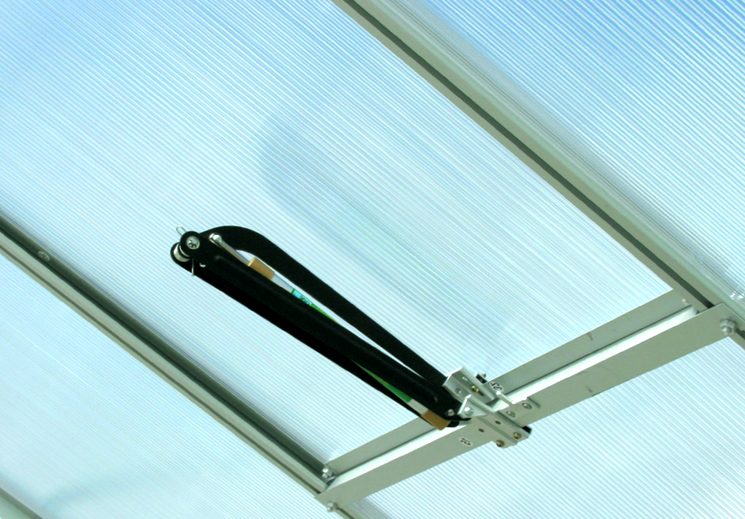

Автоматические открыватели для теплиц открывают и закрывают форточки и фрамуги в отсутствии обслуживающего персонала теплицы.

Это экономит время садоводам и помогает уберечь растения от капризов погоды.

Как делается форточка в поликарбонатной теплице своими руками: поэтапная инструкция

Сделать форточки в теплице из поликарбоната можно и своими руками. Для этого нужно:

• в выбранном месте вырезать нужного размера (размера будущей форточки) кусок поликарбоната;
• из металлического профиля выпилить основу для каркаса (стороны его должны быть на 0,5 см меньше вырезанного в поликарбонате отверстия);
• в качестве ребер жесткости можно в углах сделать стяжку из монтажной ленты;
• готовый каркас покрасить;
• к нему прикрутить кусок поликарбоната, выступающий за пределы рамки, края аккуратно отрезать;
• края форточки оклеить резиной;
• к форточке прикрепить шарниры, замок и ограничитель;
• установить конструкцию на место.

к содержанию ↑

Как наладить автоматическое открывание форточки в теплице своими руками

Автоматическое открывание теплицы своими руками сделать несложно. Сейчас мы расскажем, как сделать открывающие окна в теплице. Любой открыватель форточек для теплиц должен состоять из противовеса, створки, фиксатора, крепления.

Для этого подойдут самые простые материалы: 2 стеклянные банки объемом 3 и 1 литр (или пластиковые бутылки объемом 5 или 1,5 литра) и шланг.

Маленькую банку крепят к верхней части рамы, к нижней части форточки крепят для равновесия брусок. Большую банку подвешивают под потолком и наливают в нее литр воды.

Обе банки герметично закрываются крышками, в которых делается отверстие для соединительного шланга. Он вставляется в банки таким образом, чтобы не доставал до дна 1 см. При повышении температуры вода из большой банки попадет по шлангу в маленькую, это открывает форточку. При понижении температуры вода вернется обратно, а форточка для теплицы придет в исходное положение.

Теперь вы можете сделать сами открыватель форточке в теплице.

Делаем гидроцилиндр для теплицы своими руками для форточек

Если нет возможности приобрести гидроцилиндр, то его можно соорудить самостоятельно. Его можно сделать из листа поликарбоната или жести, пластиковой трубки и мяча.

Собирается он в несколько этапов:

1. Мастерим цилиндр из поликарбоната или жести.
2. Сооружаем поршень из металла или обработанного дерева (главное, чтобы он свободно ходил внутри цилиндра).
3. В дне и крышке цилиндра сверлим отверстия.
4. В цилиндр под поршень размещаем сдутую камеру от мяча, соединяем ее с трубкой, которую выводим через дно цилиндра наружу (как только температура воздуха станет больше, камера начнет увеличиваться в размерах и станет толкать поршень).
5. В крышку плотно к поршню вставляем шток.
6. Сооружаем ресивер из другой емкости, куда помещаем трубку, идущую к мячу.
7. Вторая трубка в ресивере нужна для регуляции давления и калибровки (нагнетая давление вручную, можно отрегулировать гидроцилиндр, чтобы он реагировал на нужную температуру).
8. Шток крепим к раме.

к содержанию ↑

Принцип работы гидроцилиндра

Гидроцилиндр наполняют машинным, можно отработанным, маслом (хватит 1000 грамм). Устанавливают гидроцилиндр под кровлю теплицы. Как только температура повышается, поршень поднимается и толкает раму. Главное, чтобы форточка весила не более 10 кг.

Форточка приоткрывается на 15 см, и этого вполне достаточно, чтобы проветрить помещение.

Минусы гидроавтомата открывания тепличных форточек

Недостатки гидравлической форточки для парника следующие:

• нельзя установить на боковые окна;
• не хватит мощности для открывания дверей;
• если резко понизилась температура в помещении, форточки закроются только через 15-25 минут, так как масло долго остывает, а из-за этого растения могут замерзнуть.

Вертикальный гидроцилиндр для поднятия крыши теплицы

Для открывания вертикальных форточек лучше всего подходит именно гидроцилиндр. Он сможет открыть даже очень тяжелые рамы или всю крышу, если это предусмотрено конструкцией.

Главное, чтобы створки открывались по горизонтальной оси. Причем гидроцилиндр можно собрать своим руками. Для этого нужно «поколдовать» над автомобильным газовым поршнем.

Гидроцилиндр из упора для багажника автомобиля

Для создания гидроцилиндра лучше всего подходят упоры для багажника от автомобилей «Москвич», «Нива», тольяттинских «восьмерок» и «девяток».

Для этого нужно проделать следующее:

• в дне упора сделать сверлом отверстие диаметром до 9 мм;
• задвинуть шток в цилиндр так, чтобы поршень остался на расстоянии 30-35 см до отверстия;
• полученную полость обезжирить;
• сам поршень обработать маслом;
• создать клеевую пробку, чтобы полностью закрылось отверстие;
• после того, как клей высох, пододвинуть поршень за шток;
• на том же месте, только уже в клее, проделать отверстие диаметром 9 мм;
• нарезать в нем резьбу с шагом 1,25 при помощи метчика М10;
• полученную конструкцию прикрепить над окном, чтобы шток, двигаясь, поднимал форточку.

к содержанию ↑

Автоматический открыватель форточки для теплиц

Автоматический открыватель форточки для теплицы подбирается для каждой конструкции индивидуально с учетом того, сколько весит само устройство и какую массу оно может поднять, с какого показателя температуры он начинает срабатывать, показателей углов открытия, розы ветров в вашей местности и, конечно же, цены самого устройства.

Инструкция по сборке форточки для теплицы из поликарбоната

Правильно подобранный открыватель для форточек прослужит долго, обеспечивая регулярное проветривание теплицы, и, как следствие, поможет вырастить хороший урожай.

Поделиться “Форточка для теплицы из поликарбоната своими руками”

Автоматическое открывание форточек в теплице — купить готовый автомат проветривания или сделать самому?

Теплицы — это, бесспорно, очень важное и полезное сельскохозяйственное изобретение, позволяющее выращивать теплолюбивые овощные культуры в течение всего года даже в холодных регионах страны. Качественно построенная теплица обеспечивает сезонное выращивание рассадного материала различных овощей для пикирования в открытый грунт, чей предпосадочный срок вегетации не умещается даже в южное лето, например.

Оптимальный тепличный микроклимат подразумевает строгое соблюдение температурного режима, а также обеспечение влажности воздуха внутри теплицы на всё время вегетации выращиваемых растительных культур. Если говорить про сезонное использование теплицы, то оно почти не требует отопления: парник аккумулирует в себе тепло от излучения солнца в весенний и летний периоды. Если речь идёт про круглогодичные теплицы, то здесь без дополнительного отопления не обойтись! Но и те и другие теплицы обязательно необходимо проветривать для обеспечения оптимальной влажности внутритепличной атмосферы.

Периодически проветривать теплицы лучше всего посредством форточек. Но обеспечивать регулярность проветривания в ручную довольно трудоемко, ведь необходимо самостоятельно следить за временем и открывать-закрывать форточки руками. Оптимальное решение задачи проветривания — сделать автоматическое управление открыванием-закрыванием тепличных форточек. Тут есть два подхода, во-первых, можно сделать автоматическое открывание форточек в теплице своими руками, а можно купить готовые промышленные решения. Разберем оба варианта.

Какие бывают системы автоматического проветривания теплиц?

Теплицы промышленного образца оборудованы специализированными вентиляционными приспособлениями, но маломерные дачные теплицы проветриваются по-разному: в теплое время форточки постоянно открыты, а холодная погода заставляет такое проветривание делать дозированно. Лучше это доверить специальным автоматам, которые технологически подразделяются на биметаллические, гидравлические и электрические.

Электрические системы автоматического проветривания теплиц

В этом ряду отличаются простотой изготовления, монтажа и эксплуатации автоматические устройства форточной вентиляции, работающие на электричестве. Они приводятся в движение при помощи электродвигателя через термодатчик, который сработает на открытие или закрытие форточки при изменении заданного диапазона температуры воздуха внутри теплицы. Проблемой можно считать отсутствие на некоторых дачных участках надежного постоянного электроснабжения, тогда придется искать альтернативное решение или обеспечивать автономное электропитание электрической системы автоматического проветривания теплицы.

Гидравлические системы автоматического проветривания теплиц

Некоторые дачники отдают предпочтение автоматическим устройствам для открывания-закрывания форточек на гидравлической основе, которые, кстати, можно сделать и своими руками из подручных средств. Для создания гидравлической системы проветривания теплицы можно использовать емкости с жидкостью, которая по законам физики реагирует на изменение внешней температуры воздуха изменением объема, а значит меняется и давления в емкости. В результате теплового расширения жидкости в емкостях срабатывает гидравлический механизм, приводящий в движение форточку: похолодало — она закрывается; потеплело — открывается.

Казалось бы, гениально просто, но недостатком работы таких автоматов является некоторое опаздывание реакции закрывания, при котором успевает проникнуть холодный воздух и сохраняется риск обморожения тепличных растений.

Системы автоматического проветривания на основе биметаллического рычага

На элементарном законе физики о сжатии разных металлов строится работа биметаллического рычага, который в результате разности сжатия двух металлов, использованных в его конструкции, способен поднимать форточку только небольшого веса. Тяжелые застекленные фрамуги биметаллическому автомату не по силам.

Делаем автоматическое открывание форточек в теплице своими руками

Никто и не спорит, что поликарбонатные теплицы промышленного образца и лучше выглядят, и все что необходимо сразу идёт в комплекте, и довольно быстро монтируются, но цены-то на готовые теплицы из поликарбоната кусаются. Если есть возможность, то из подручных средств да умелыми руками всегда можно по доступным в интернете чертежам и схемам сделать автоматическое открывание форточек в теплице своими руками самостоятельно.

Можно изготовить автоматическое проветривание с электроприводом форточек с концевыми выключателями и термодатчиком, а можно, например, изготовить устройство-автомат с использованием гидравлической схемы, когда проветривание теплицы форточкой происходит в зависимости от температуры воздуха в ней.

Промышленные гидравлические автоматы для проветривания теплицы

Готовые гидравлические автоматы для проветривания теплицы выполнены по такой же схеме, что и самодельные, описанные выше, но при покупке все лучше знать, какой вес его гидравлического цилиндра справится с тяжестью вашей конкретной форточки. Внутри такого цилиндра находится не вода, а масло или парафин.

Монтаж такого готового автомата описан в прилагаемой инструкции и начинается с закрепления его основания на вертикальной стойке конструкции теплицы или прямо на оконной раме. Шток, присоединенный к раме форточки, выдвигаясь, осуществляет её открывание. При отсутствии в комплектации автомата защитных противоураганных средств следует позаботиться о допустимой фиксации проветривающей форточки или фрамуги.

Принцип работы гидравлических автоматов для проветривания теплицы такой же, как и у самодельных: повышается температура воздуха в теплице — расширяется вещество в цилиндре, увеличивается давление на приводящий в движение форточку шток, и она открывается. Понижается температура, сжимается содержимое цилиндра, уменьшается давление, вынуждающее шток вернуться в исходное положение, и форточка закрывается.

Монтаж устройств для закрывания-открывания форточек в теплице

Готовые купленные в магазине автоматы для тепличных форточек по прилагаемой к ним инструкции монтировать своими руками особого труда не составит. Но стоит учесть достаточно важные предварительные условия еще при монтаже самого каркаса теплицы, способствующие оптимальной организации системы воздухообмена в ней:

• двери и фрамуги не следует располагать на одной стороне;
• форточки размещать лучше с подветренной стороны;
• оптимально — расположить форточки на крыше теплицы.

Легковесные электрические автоматы допустимо закреплять непосредственно на форточки, автоматы потяжелее — на каркас теплицы. Лучше всего предварительно взвесить приспособление и просчитать оптимальное его место. Для страховки резкого открывания форточки необходимо снабдить ограничителями (цепочками, веревочками и другим), способными при правильном креплении фиксировать допустимый угол ее открывания.

Учитывая реакцию прибора именно на внутритепличную температуру и во избежании нагревания автоматического устройства, сам автомат желательно укрыть от прямых солнечных лучей, чтобы он не нагревался и не давал большие погрешности в своей работе.

Готовые автоматические устройства для проветривания теплицы форточками

Если у вас все же остается интерес к готовым автоматам для проветривания теплицы форточками, то при помощи поисковых запросов в том же Яндексе или Спутнике вы сможете найти большое количество коммерческих предложений в данной тематике.

Как правило, стоят готовые автоматические устройства для проветривания теплицы форточками от 1500 до 3000 рублей: недорогие «Дуся-Sun», «Туймазы», «Уфопар». Более дорогие, например, устройства иностранного производства (Англия): «Автовент МК7», «Автовент XL»; датские автоматы проветривания: «Мегавент», «Гигавент».

Что бы вы ни выбрали: купить или сделать устройства для проветривания теплицы своими руками помните, что оптимальную температуру и влажность среды внутри парника без автоматического устройства для открывания-закрывания форточек будет довольно трудно, если вы не можете присутствовать на участке постоянно.

Как сделать автоматическое проветривание теплицы своими руками

Изрядная часть территории России находится в зоне рискованного земледелия, поэтому для получения урожая на приусадебных участках, дачники выращивают овощи в теплицах и парниках. Недостаток этого метода заключается в том, что в закрытом застекленном помещении под воздействием солнечных лучей температура и влажность воздуха избыточно высоки, что приводит к болезням растений и снижению урожая.

Оставлять теплицу открытой тоже нельзя, т.к. ночное понижение температуры негативно влияет на жизнедеятельность культурных растений. Те, кто постоянно живет на участке, дважды в сутки открывают и закрывают двери парника. Дачники, посещающие загородные владения в выходные, могут соорудить автоматическое проветривание теплицы своими руками.

Автоматическое проветривание теплицы своими руками

Вне зависимости от конструкции парника и принципов работы механизма открывания, его задача состоит в поднятии створки утром и ее закрытия вечером. По принципам работы термопривода, системы автоматического проветривания подразделяются на:

• электрические;
• пневматические;
• гидравлические;
• биметаллические.

Выбор механизма зависит от веса и размера открываемых форточек. Для легких теплиц из поликарбоната ограничения по механизму открывания нет, для более тяжелых стеклянных створок лучше использовать энергозависимые приводы с высокой мощностью.

В готовых теплицах используется боковое проветривание через штатные дверцы, но если вы заказываете новый парник, то выбирайте заранее, где установить форточки для проветривания, Оптимальный вариант разместить фрамуги как можно ближе к потолку, именно там собирается теплый влажный воздух.

Энергозависимые системы проветривания работают от электросети. Помимо высокой мощности они имеют возможность программирования. Независимые приводы просты в эксплуатации, для их работы не нужно электричество, их можно изготовить самостоятельно.

Варианты самодельных гидравлических приводов

Наиболее надежными являются устройства, изготовленные из готовых пневматических механизмов, их можно найти в стульях с лифтовым механизмом или использовать автомобильные гидроцилиндры. Не обязательно покупать новые, для вентиляции парника подойдут бывшие в употреблении изделия.

Используем офисный стул

Если вы имеете доступ к отслужившей офисной мебели, разберите стул. Вам нужен подъемный механизм компьютерного кресла. Порядок работ:

• сдерните пластмассовый шток, обеспечив доступ к штырю клапана;
• зажмите тисками 8 миллиметровый металлический стержень;
• наденьте гидравлический цилиндр, стравите воздух;
• срежьте цилиндр вместе с конусом;
• выдавите шток.

Не допускайте повреждения гладкой поверхности, сохраните в целости резинку манжеты.

• зажмите шток в тисках через несколько слоев ткани;
• нарежьте резьбу М8;
• верните внутреннюю гильзу с сохранением поршня;
• протрите бензином все резинки.

Поместите шток внутрь гильзы, вытащите его конец, не повредив сальник. Накрутите гайку, которая удержит шток от проваливания внутрь цилиндра. Вставьте в гнездо клапана алюминиевый поршень и приварите на ранее срезанную часть цилиндра кусок трубы так, чтобы резьба была свободной. Прикрутите гайку к резьбе на штоке, вкрутите вилку для соединения механизма с рычагом, управляющим форточкой. После удаления воздуха, залейте в систему масло, подойдет самое дешевое, можно использовать отработку.

Установите собранное устройство автоматического открывания в верхней части парника. При повышении температуры внутри теплицы, расширяющееся масло будет воздействовать на шток, который откроет створку рамы. При снижении температуры объем масла уменьшится, и под тяжестью створки шток вернется на свое место.

По аналогичной схеме можно собрать масляный термопривод из амортизатора или гидроцилиндра автомобиля. Эти варианты подойдут для достаточно больших парников.

Автомат для проветривания небольших теплиц из поликарбоната или пленки можно соорудить из подручных материалов.

Из пластиковых бутылок

Необходимо приготовить следующие материалы:

• доска;
• бутыль 5 литров;
• бутыль 1 литр;
• черная ПЭ пленка;
• 1 метр тонкой трубки ПВХ;
• два патрубка;
• термопаста.

Необходимо вымыть и высушить большую бутылку, проделать в ее донышке отверстие. Вкрутите один патрубок в большую, второй в малую бутыль. Соедините обе емкости трубкой, обработайте герметиком места входов трубки. Обе бутылки должны быть абсолютно герметичны, иначе разогретый воздух будет уходить в атмосферу.

Обернутую пленкой 5-ти литровую бутыль закрепите под потолком, а литровую укрепите у форточки. Прикрепите доску к фрамуге так, чтобы ее свободный конец смял литровую бутыль. При нагревании большой бутыли теплый воздух по принципу сообщающихся сосудов будет поступать в малую. Расправившись, она приподнимет доску, что приведет к открытию форточки. Вечером произойдет обратный процесс. Остывший воздух занимает меньший объем, упавшее давление в малой бутыли позволит доске опуститься и форточка закроется.

Из стеклянных банок

Еще один вариант гидравлической системы можно изготовить из подручных средств с минимальными затратами.

• Важное условие: форточка в теплице должна быть вращающейся.
• Вам понадобится:
• стеклянная банка емкостью 3 литра:
• стеклянная банка 800 г;
• отрезок металлической трубки диаметром 5-7 мм и 0,3 метра длиной;
• 1 метр трубки ПВХ от капельниц;
• жесткая проволока;
• герметик;
• крышка ПЭ к маленькой банке;
• закатывающаяся крышка к 3-х литровой банке;
• герметик.

Для изготовления противовеса используйте брусок или любой предмет, подходящий по весу. Подбирать его придется опытным путем в зависимости от размера и массы фрамуги.

• налейте 0,8 литра воды в 3-х литровую банку;
• закатайте крышкой;
• сделайте отверстие под металлическую трубу;
• вставьте, оставив до дна пару миллиметров;
• загерметизируйте вход трубы;
• натяните ПВХ трубку на металлическую;
• вставьте ее второй конец в ПЭ крышку, посадите на герметик;
• закройте ПЭ крышкой банку 0,8 литра, опустив ПВХ трубку так, чтобы она не касалась дна банки на 2-3 мм.

Теперь нужно закрепить систему около фрамуги.

Система открывания форточки на основе работы автомобильного амортизатора багажника

Расстояние вывешивания 3-х литровой банки ограничивается длиной трубочки. Закрепите ее при помощи гвоздя и проволоки. Маленькую банку закрепите на верхней части вращающейся рамы, закрепив противовес на нижней уличной части рамы. Повышение температуры воздуха внутри большой банки вызовет его расширение, вода будет вытеснена в маленькую банку. Под увеличившимся весом створка откроется. При снижении температуры вода из маленькой банки перельется обратно, противовес закроет раму.

Элементарные устройства, основанные на простых физических процессах, упрощают уход за растениями в парнике.

Полезное видео по теме

Механизм открытия форточек в теплице

Выращивание растительных культур в тепличных укрытиях – дело непростое, требующее регулярного ухода и внимания. Чтобы выращивание растений проходило максимально успешно, необходимо обеспечить необходимые условия. Свет, вода и воздух – обязательные элементы, без которых невозможен рост и развитие культуры. Большинство владельцев теплиц настраивают автоматическое проветривание, что очень удобно и не требует постоянного присутствия. Как работает механизм открытия форточек в теплице и какие бывают разновидности – в нашей статье.

Классификация систем автопроветривания

Качественная вентиляция – залог нормального роста культур и хорошего урожая

Чтобы обеспечить своевременное поступление свежего воздуха в помещение, где осуществляется выращивание растительных культур, используются специальные автоматы открывания форточек для теплиц. Укрытия, оснащенные принудительными системами вентиляции, условно делятся на три группы:

1. Автономные. Наиболее оптимальный и дешевый вариант, для реализации которого требуется наличие автоматических открывателей форточек для теплицы.
2. Автоматические. Усовершенствованный вариант устройства принудительной вентиляции. Для реализации этой энергонезависимой системы необходим резервный источник питания, без которого оборудование работать попросту не будет.

Термопривод рассчитан на определенную массу форточки

1. Энергозависимые. Автоматические форточки для теплицы этой категории можно устанавливать как в помещениях с малой площадью, так и крупногабаритных сооружениях. Правда, в первом случае это не совсем рентабельно, ведь стоимость таких образцов достаточно высокая.

Температура в теплице днем не должна превышать 25°С градусов, а ночью снижаться не более, чем до 18°С.

Главный элемент вентиляции

Автоматика для проветривания

Вне зависимости от выбранного типа устройства кондиционирования в тепличном сооружении, все категории имеют один общий конструктивный элемент. Речь идет об автоматической форточке для теплицы. Эта деталь может иметь различные типоразмеры и выполняться из всевозможных материалов.

Автомат вентиляционной фрамуги может быть:

• биметаллическим;
• пневматическим;
• гидравлическим;
• электрическим.

Помимо этого, такие устройства могут различаться в зависимости от способа управления: механические, полуавтоматические и программируемые. Последний вариант являет собой систему, в которой можно задать временные промежутки, через которые створки для проветривания будут самостоятельно открываться и закрываться. Цена оборудования этой категории высокая, но при этом такая функция обеспечивает своевременное поступление свежего воздуха в помещение, вне зависимости от того, если кто-то рядом или нет. То есть включил агрегат, настроил и можно вообще забыть о вопросах, связанных с вентиляцией.

ВИДЕО: Автоматическое проветривание для теплиц

Плюсы и минусы автоматов для форточек

Некоторые землевладельцы не приобретают дорогостоящее оборудование для поступления свежего воздуха в тепличных постройках. Особенно, это касается дачников, которые выращивают в таких помещениях овощи, зелень и прочие культурные растения для личных нужд. В большинстве случаев они самостоятельно изготавливают автоматические открыватели, которые функционируют за счет разницы температур.

Поршневой привод, реагирующий на изменение температуры

Это обусловлено рядом преимуществ таких конструкций:

• низкая стоимость, которая в несколько раз меньше цены на готовые, выпущенные заводом образцы;
• простота конструкции и сборки;
• высокие показатели надежности;
• возможность применения недорогих подручных средств;
• универсальность.

Кроме этого, соорудить такой механизм сможет даже тот дачник, который ни разу не сталкивался с задачами подобного плана.

Было бы справедливо сказать несколько слов и о недостатках самодельных приборов:

• не работает с боковыми фрамугами;
• задержка закрывания (полчаса-час), что иногда критично для растений;
• необходимость регулярного обслуживания;
• невысокие показатели мощности.

Разновидности конструкций

Автономные на пневмо- и гидроприводе

Наиболее примитивным в плане функционирования считаются именно такие модели, принцип работы которых основан на эффекте разности линейного расширения различных материалов. Огромным преимуществом таких систем является их простота, а также наличие возможности регулировки мощности. Кроме этого, чтобы собрать такой механизм не нужно иметь особые навыки и знания.

Автоматические системы

Гораздо проще в эксплуатации и сборке. Его не сложно собрать при наличии необходимых конструктивных элементов. Помимо этого, в обслуживании такие аппараты достаточно просты, не требуют присутствия человека, быстро реагируют на изменение температуры. И еще один плюс таких систем – возможность применения для помещений любой конфигурации и площади.

Термопривод для проветривания

Электрические модели

Если говорить об электрических приспособлениях, то их главным преимуществом будет простота монтажа и сравнительно низкая цена. Такие блоки оснащены реле, за счет которого осуществляется регулировка температурного режима внутри постройки. А вот что касается недостатков таких систем, то это необходимость обеспечения бесперебойного поступления электрической энергии. В противном случае растения могут просто погибнуть без свежего воздуха.

Приобретая автоматические узлы для вентиляции в тепличном помещении, отдавайте предпочтение тем моделям, которые подходят исключительно для вашей постройки. Покупать дорогостоящее оборудование для небольшого парника просто нерентабельно и нецелесообразно.

Биметаллические автоматы

Также, хотелось бы сказать несколько слов и о такой разновидности механизма открытия форточек в теплице. Они предназначены для осуществления кондиционирования в постройках разной площади и объема. Работа таких блоков основана на свойстве металла к расширению и сжатию при изменении температуры Для реализации такого автомата потребуется наличие двух металлов с различным коэффициентом расширения.

Принцип работы механизмов этой категории прост: пластинчатые металлические планки прогреваются, за счет чего и происходит открытие фрамуги, а когда они охлаждаются, то блок закрывается.

Существенный минус биметаллической системы – большая задержка реакции на изменение температуры. И если днем такая разница во времени некритична, то при резком похолодании часть растений может замерзнуть, пока фрамуга «среагирует» на закрытие.

Рекомендации по установке автоматов для вентиляции

Если вы предпочли приобрести готовый механизм, к примеру, купили автоматические форточки для теплицы из поликарбоната «Барнаул» или любую другую модель, необходимо знать, как их правильно установить.

От того, как будет произведен монтаж автопроветривателя, зависит качество и эффективность его работы.

В большинстве случаев монтажная инструкция уже присутствует в комплекте, но при этом все-таки стоит придерживаться некоторых рекомендаций:

1. Продумайте местоположение открывающихся фрамуг. При строительстве теплицы учитывайте сторону света и подветренные участки. При всех открытых форточках внутри не должно быть сильного сквозняка.

Лучше всего, когда форточки располагают на крыше – так будет достаточно свежего воздуха без интенсивного его движения.

1. Агрегаты с небольшим весом устанавливаются непосредственно на открывающуюся створку, тогда как более тяжелые модели размещаются на каркасной части. Поэтому в месте расположения таких блоков необходимо предусмотреть более мощное крепление каркаса.
2. Избегайте попадания прямого солнечного света непосредственно на механизм открывания форточек. Так он не будет перегреваться и не выйдет из строя.
3. Не забывайте о регулярном обслуживании аппарата, принципы которого указаны в инструкции самим производителем.

Правильно подобрав автоматические форточки для вентиляции в теплице, выполнив их качественную установку, вы сможете больше не волноваться о том, что вашим растениям нечем будет «дышать». Надеемся, эти советы помогут вам сделать правильный выбор.

ВИДЕО: Автоматическое проветривание для теплицы своими руками для двух форточек

Все самоделки

Самоделки превратили обезьяну в человека

Автоматика для вентиляции теплицы (вариант №1)

Любой у кого есть теплица или даже простой парник, знает как важно вовремя открыть вентиляционные рамы, двери, форточки, чтобы не перегреть растения и тем самым не убить завязи. Но это сделать вовремя не всегда возможно в силу разных причин, для этого применяется автоматизация этого процесса. Рассмотрим один из вариантов самодельной автоматики для открытия форточки.

Для изготовления такой автоматики нам необходимо: • Терморегулятор любого типа (электронный или механический). • Коллекторный низко вольтовы мотор с редуктором. • Шпилька с резьбой М8 длиной 30 см., гайка, листовой метал 0,3-1 мм. (профиль) • Трубка металлическая, диаметр, чтобы шпилька легко могла входить внутрь (подойдет от спинки старых кроватей). • Блок питания для мотора (12-24 в.).

Инструменты:

• Сварочный аппарат. • Дрель и сверла.

• Отвертка, пассатижи, саморезы, листовой метал 0,3-1 мм.
