Схема системы вентиляции, отопления и кондиционирования: 1 — компрессор; 2 — вентилятор системы охлаждения двигателя; 3 — трубопровод низкого давления; 4 — клапан для заправки и выпуска хладагента из трубопровода низкого давления; 5 — редуктор; 6 — вентилятор отопителя; 7 — корпус отопителя; 8 — заслонка регулятора температуры; 9 — радиатор отопителя; 10 — испаритель; 11 — щиток передка; 12 — клапан для заправки и выпуска хладагента из трубопровода высокого давления; 13 — трубопровод высокого давления; 14 — ресивер; 15 — датчик давления хладагента; 16 — радиатор системы охлаждения двигателя;
17 — конденсатор
Автомобиль может быть оборудован либо системой вентиляции и отопления, либо системой вентиляции, отопления и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.

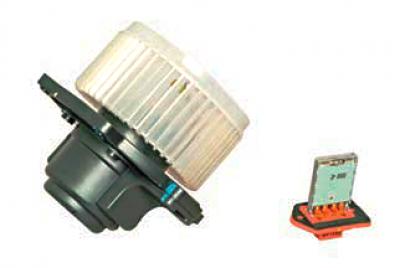

В систему вентиляции и отопления входят: отопитель, вентилятор отопителя, воздуховоды и дефлекторы. По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к вентиляционным отверстиям в кожухе отопителя для подачи воздуха к ногам водителя и пассажиров.
Блок управления вентиляцией, отоплением и кондиционированием воздуха
Управление системой осуществляется поворотом рукояток, расположенных на блоке управления вентиляцией, отоплением и кондиционированием. Блок управления установлен на консоли панели приборов.
Отопитель установлен под панелью приборов в центре, воздуховоды закреплены под поперечной балкой панели приборов. В корпусе отопителя установлены вентилятор отопителя, распределительные заслонки, направляющие потоки воздуха к определенным зонам, и радиатор отопителя, соединенный шлангами с системой охлаждения двигателя.

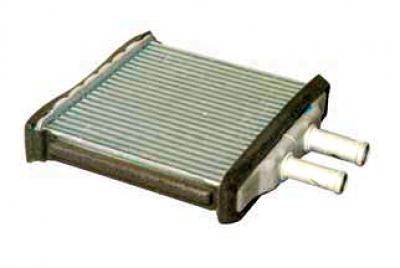

Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя либо минуя его.
При движении автомобиля воздух поступает в отопитель через отверстия, расположенные в левой и правой декоративных накладках щитка передка. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке, служит вентилятор отопителя. Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора, в зависимости от подсоединения дополнительного резистора, может вращаться с четырьмя различными скоростями. Управление потоками воздуха в салоне осуществляется регулятором распределения потоков воздуха, который тягами связан с заслонками.
Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к нижним вентиляционным отверстиям в кожухе отопителя, а также к решеткам обдува стекол, расположенным в панели приборов.
Клапаны выхода воздуха из салона (при снятом заднем бампере)
Из салона воздух выходит через отверстия, расположенные сверху в боковинах багажника и далее наружу, через клапаны, установленные за боковинами заднего бампера.
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при движении автомобиля по задымленным, запыленным участкам дороги) служит система рециркуляции воздуха. При перемещении рычага включения режима рециркуляции воздуха заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля, при этом воздух в салоне автомобиля начинает циркулировать по замкнутому контуру без обмена с наружным воздухом.
Часть автомобилей комплектуется системой кондиционирования воздуха. Система кондиционирования предназначена для снижения температуры и влажности воздуха в салоне. Кондиционер включается нажатием кнопки выключателя кондиционера, расположенной в блоке управления вентиляцией, отоплением и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя. При включении кондиционера загорается сигнализатор, расположенный рядом с кнопкой выключателя кондиционера.
Компрессор кондиционера: 1 — шкив с электромагнитной муфтой; 2 — вывод провода электромагнитной муфты; 3 — задняя крышка; 4 — корпус;
5 — передняя крышка
Компрессор кондиционера установлен на кронштейне двигателя спереди, под генератором. Привод компрессора кондиционера осуществляется поликлиновым ремнем от шкива привода вспомогательных агрегатов. В шкив компрессора встроена фрикционная электромагнитная муфта, осуществляющая соединение-разъединение вала компрессора со шкивом по сигналам ЭБУ двигателем. После компрессора пары хлад агента поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя.
Далее хладагент поступает в ресивер, который закреплен на конденсаторе, с левой стороны. Из ресивера хладагент поступает в редуктор, а затем в испаритель, расположенные под панелью приборов в корпусе отопителя. Охлажденный таким образом воздух поступает в салон автомобиля. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется. На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования.
Датчик давления хладагента
На трубопроводе между компрессором и конденсатором установлен датчик давления хладагента. Датчик давления выдает сигнал ЭБУ, который управляет электровентилятором системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля. Кроме того, по сигналам датчика давления ЭБУ выключает компрессор кондиционера при падении давления хладагента в системе до 2,0 бар и при возрастании давления до 27,0 бар. В штуцере трубопровода, под датчиком давления установлен запорный клапан, который закрывается при отворачивании датчика. Поэтому при замене датчика давления утечки хладагента из системы кондиционирования не произойдет. Хладагент в системе кондиционирования находится под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать попадания хладагента в глаза, на кожу и в дыхательные пути. Любые работы с хладагентом необходимо проводить только в проветриваемом помещении. При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводом-изготовителем. Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по ремонту и обслуживанию системы кондиционирования следует проводить на специализированных сервисах.
Для поиска утечек в системе применяется специальное оборудование, при этом в систему нужно будет ввести специальное контрастное вещество. После удаления хладагента из системы обязательно нужно откачать воздух, чтобы удалить остатки влаги. Перед заправкой в систему необходимо добавить специальное масло, рекомендованное заводом-изготовителем.
Chevrolet Lanos Manual
Снятие блока управления отоплением, вентиляцией и кондиционирования воздуха Шевроле Ланос
Снимаем блок для замены вышедших из строя тяг привода заслонок и ламп подсветки, а также для замены блока в сборе. Приведенные работы проводятся на автомобиле, не оборудованном аудиосистемой. При ее наличии необходимо снять головное устройство аудиосистемы.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Шлицевой отверткой отжимаем оба конца облицовочной накладки консоли панели приборов сверху и снизу.
Снимаем облицовочную накладку.
Крестообразной отверткой отворачиваем два винта крепления заглушки.
Снимаем заглушку и отсоединяем от держателей колодку жгута проводов и кабель антенны.
Выводим из консоли панели приборов корзину для установки головного устройства аудиосистемы.
Чтобы было удобнее продолжать работу, рекомендуем также снять ящик для мелких вещей, расположенный ниже.
Для этого крестообразной отверткой отворачиваем два самореза крепления ящика…
… и выводим ящик из консоли панели приборов.
Отворачиваем два самореза крепления блока управления отоплением, вентиляцией и кондиционированием воздуха.
Выводим три фиксатора в верхней части блока из зацепления с панелью приборов и извлекаем блок на себя настолько, насколько позволяет длина проводов и тяг.
Отсоединяем от блока колодки жгутов проводов.
Отжимаем пальцем фиксатор оболочки тяги привода заслонок распределения потоков воздуха…
… выводим оболочку из держателя на корпусе блока и отсоединяем тягу от рычага блока.
Аналогично отсоединяем тягу привода заслонки регулятора температуры воздуха.
Отверткой отжимаем фиксатор оболочки тяги привода заслонки рециркуляции…
… выводим оболочку тяги из держателя и отсоединяем ее от рычага блока.
Пинцетом поворачиваем против часовой стрелки патрон лампы подсветки блока…
Снимаем с лампы цветной колпачок…
… вынимаем бесцокольную лампу из патрона и заменяем новой W1,2W.
Устанавливаем блок управления отоплением, вентиляцией и кондиционированием в обратной последовательности.
Блок управления вентиляцией отоплением и кондиционированием воздуха
ВЕНТИЛЯЦИЯ И ОТОПЛЕНИЕ ЭЛЕКТРОПОЕЗДА ЭД9М (модель 62 – 305)
1 Система вентиляции, отопления и кондиционирования воздуха
кабины машиниста
Назначение и состав системы
Система вентиляции, отопления и кондиционирования воздуха кабины машиниста предназначена для обеспечения параметров микроклимата в
кабине машиниста согласно НБ ЖТ ЦТ 03-98.
В состав системы вентиляции, отопления и кондиционирования кабины машиниста (рисунок XIII-1) входят:
– комплект системы обеспечения климата кабины машиниста, который включает в себя кондиционер 3, блок коммутации и управления кондиционером совместно с пультом управления (ручной режим), пульт управления в автоматическом режиме управления кондиционером, термостаты 25, окна выхода холодного воздуха 8, сетку рециркуляционного канала 20, гибкие воздуховоды 2, 4, 16,17, воздухораспределитель 7, воздуховод холодного воздуха 9, резиновый шланг слива конденсата 5;
– электрокалорифер (высоковольтный блок нагревательных элементов, состоящий из двух секций) 23;
– воздуховод рециркуляции воздуха 16;
– электронагревательные панели 10, 12;
– электрические печи 13;
– два термоконтакта 24;
– сетка с насадкой для подачи теплого воздуха в кабину 26;
– воздуховод калорифера 15;
– обогреватели подножек 11;
– коммутационная и защитная аппаратура, входящая в состав комплекта электрооборудования.
Электросхема, перечень и тип электрических агрегатов системы вентиляции, отопления и кондиционирования кабины машиниста приведены в принципиальной электрической схеме и перечне элементов, прилагаемых к
комплекту эксплуатационной документации электропоезда.
Устройство и работа
Система вентиляции, отопления и кондиционирования воздуха кабины машиниста представляет собой единую комбинированную систему (рис. XIII-1), состоящую из кондиционера 3 и электрокалорифера (два высоковольтных блока нагревательных элементов) 23, работающих по сигналам блока автоматического управления (БУК) кондиционера. Электровентилятор кондиционера обеспечивает поступление воздуха в кабину машиниста при всех режимах работы (вентиляция, отопление, охлаждение). Наружный воздух поступает в систему с правой стороны вагона через жалюзи 6 над служебной дверью кабины машиниста по воздуховоду 17. Очистка воздуха происходит при помощи фильтра кондиционера. В режиме «охлаждение» через сетку с насадкой 20 по воздуховоду рециркуляции воздуха 16 воздух из кабины машиниста поступает в кондиционер. В кондиционере
смешивается с наружным воздухом и смешанный поток воздуха, пройдя фильтр и воздухоохладитель, нагнетается через воздухораспределитель 7, воздуховод холодного воздуха 9 с помощью вентилятора приточного воздуха в два «окна» выхода холодного воздуха 8 в кабину машиниста. Часть поданного воздуха после его рециркуляции в кабине вновь возвращается в УКВ, а часть через негерметичность в конструкции кабины выходит наружу. При работе кондиционера на охлаждение воздухоохладитель УКВ охлаждается потоком воздуха, поступающего с помощью вентилятора конденсатора через жалюзи 1 и воздуховод 2, а затем выводится через воздуховод 4 с левой стороны кузова в атмосферу. Во время охлаждения воздуха часть влаги, находящейся в нем конденсируется на наружных трубках и ребрах воздухоохладителя, собирается в поддоне и сливается через отверстие сливного штуцера в поддоне, резиновый шланг 5 и трубу в шкафу №3.
При работе кондиционера в режиме «Вентиляция» холодильная машина выключена и задействован только вентилятор на охлаждение, который в этом случае обеспечивает воздухообмен в кабине, но без температурной обработки воздуха.
В режимах «охлаждение» и «вентиляция» рычаг 14 заслонки 18 должен устанавливаться в «летнее положение», перекрывая канал калорифера (рис. XIII- 1, вид А).
При работе в режиме «Отопление» рычаг 14 заслонки ставится с помощью болта 19 в «зимнее положение», открывая при этом канал электрокалорифера 15 и перекрывая канал холодного воздуха 9. Проходя через калорифер 23, состоящий из двух секций электронагревательных элементов ТЭН-60А, воздух нагревается и поступает в кабину у пола, за креслом машиниста, через распределительную насадку 26. На блоке «В» установлены два термостата 25, один термостат работает в режиме «Охлаждение», другой в режиме «Отопление», поддерживая заданную температуру 22±2°С воздуха в кабине машиниста, как в автоматическом так и в ручном режиме при выходе из строя пульта управления УКВ – 4,5. В воздушном канале калорифера для отключения питания электрокалорифера при достижении пожароопасной температуры 145. 150°С установлены термоконтакты 24 (А.14.001-01).
При необходимости дополнительный обогрев кабины машиниста
обеспечивают электронагревательные панели 10, 12 типа ЭОКМЭП 0145- 220, установленные на стенах, обогреватели подножек 11- ТЭН32 и дополнительные печи 13, расположенные у боковых стен под окнами. Включение производится вручную выключателем «Дополнительный обогрев» с блока «В» на задней стенке кабины.
Управление вентиляцией, отоплением или охлаждением кабины осуществляется локомотивной бригадой с пульта автоматического управления кондиционированием УКВ, установленного на шкафу № 1 служебного тамбура, при необходимости (аварийный режим) с ручного пульта управления,
расположенного в шкафу № 2.
Контроль работы электрооборудования осуществляется с помощью светодиодов на передней панели пульта управления УКВ или при ручном
управлении – на пульте ручного управления БУК.
ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ ОТОПЛЕНИЕ КАБИНЫ МАШИНИСТА ДОПОЛНИТЕЛЬНЫМИ ЭЛЕКТРОНАГРЕВАТЕЛЯМИ БЕЗ НАХОЖДЕНИЯ В НЕЙ ЛОКОМОТИВНОЙ БРИГАДЫ!
Система отопления, вентиляции и кондиционирования
Автомобиль может быть оборудован либо системой отопления и вентиляции, либо системой отопления, вентиляции и кондиционирования воздуха, которые служат для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.
В систему отопления и вентиляции входят: отопитель, вентилятор отопителя, воздуховоды и дефлекторы. По воздуховодам воздух из отопителя подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к вентиляционным отверстиям в кожухе отопителя для подачи воздуха к ногам водителя и пассажиров. Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением, вентиляцией и кондиционированием. Блок управления установлен на консоли панели приборов.
Отопитель установлен под панелью приборов справа, воздуховоды закреплены под панелью приборов. В корпусе отопителя установлены: вентилятор отопителя; электронный регулятор скорости вращения электродвигателя вентилятора; распределительные заслонки, направляющие потоки воздуха к определенным зонам; радиатор отопителя (соединенный шлангами с системой охлаждения двигателя), через который постоянно циркулирует охлаждающая жидкость. В зависимости от положения заслонки, связанной с регулятором температуры, наружный воздух может проходить через радиатор отопителя либо минуя его.
Нагрев воздуха осуществляется за счет тепла охлаждающей жидкости двигателя, циркулирующей по трубкам радиатора отопителя. Например, при наружной температуре –18 °C воздух после прохождения через радиатор отопителя нагревается до 54 °C, при –4 °C — соответственно, до 59 °C, при 10 °C — до 64 °C, при 24 °C — до 68 °C.
При движении автомобиля воздух поступает в отопитель через решетки, расположенные перед ветровым стеклом. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя.
Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора может вращаться с четырьмя различными скоростями.
Распределение потоков воздуха в салоне осуществляется регулятором распределения потоков воздуха, который тягами связан с заслонками.
Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к нижним вентиляционным отверстиям в кожухе отопителя, а также к решеткам обдува стекол, расположенным в панели приборов.
Из салона воздух выходит наружу через клапаны, установленные за боковинами заднего бампера.
Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при движении автомобиля по задымленным, запыленным участкам дороги) служит система рециркуляции воздуха. При нажатии на кнопку включения режима рециркуляции воздуха заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля и воздух в салоне начинает циркулировать по замкнутому контуру без обмена с наружным воздухом. При этом в кнопке загорается сигнализатор.
Часть автомобилей комплектуется системой кондиционирования воздуха. Система кондиционирования предназначена для снижения температуры и влажности воздуха в салоне. Кондиционер включается нажатием кнопки выключателя кондиционера, расположенной в блоке управления отоплением, вентиляцией и кондиционированием воздуха, при этом должен быть включен вентилятор отопителя. При включении кондиционера загорается сигнализатор, расположенный в кнопке выключателя кондиционера.
Компрессор кондиционера установлен на кронштейне двигателя спереди, под насосом усилителя рулевого управления. Компрессор приводится поликлиновым ремнем от шкива привода вспомогательных агрегатов. В шкив компрессора встроена электромагнитная муфта, осуществляющая включение-отключение вала компрессора от шкива по сигналам ЭБУ.
После компрессора пары хладагента поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя.
Далее хладагент поступает в ресивер, который закреплен на конденсаторе с правой стороны.
Из ресивера хладагент поступает в редуктор, а затем в испаритель, расположенные под панелью приборов в корпусе отопителя.
Охлажденный таким образом воздух поступает в салон автомобиля. Из испарителя хладагент вновь засасывается компрессором, и рабочий цикл повторяется. На трубопроводах высокого и низкого давления установлены клапаны для заправки и выпуска хладагента из системы кондиционирования. На трубопроводе высокого давления установлен датчик давления хладагента.
Датчик давления выдает сигнал ЭБУ, который управляет электровентилятором системы охлаждения двигателя в зависимости от величины давления хладагента и скорости движения автомобиля. Кроме того, по сигналам датчика давления ЭБУ выключает компрессор кондиционера при слишком низком или высоком давлении хладагента в системе.
В штуцере трубопровода под датчиком давления установлен запорный клапан, который закрывается при отворачивании датчика. Поэтому при замене датчика давления утечки хладагента из системы кондиционирования не происходит.
Хладагент в системе кондиционирования находится под высоким давлением. При работах, связанных с разгерметизацией системы кондиционирования, следует избегать его попадания в глаза, на кожу и в дыхательные пути. Любые работы с хладагентом необходимо проводить только в проветриваемом помещении. При заправке системы кондиционирования следует использовать только материалы, рекомендуемые заводом-изготовителем. Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по ремонту и обслуживанию системы кондиционирования следует проводить на специализированных сервисах. Для поиска утечек в системе применяется специальное оборудование, при этом в систему вводится специальное контрастное вещество, позволяющее обнаружить места даже незначительных утечек. После удаления хладагента обязательно нужно откачать из системы воздух, чтобы удалить возможные остатки влаги.
Перед заправкой в систему необходимо добавить специальное масло, рекомендованное заводомизготовителем.
Opel Astra J
Особенности устройства системы вентиляции, отопления и кондиционирования воздуха
Система вентиляции, отопления и кондиционирования воздуха, установленная на автомобиле, эффективно действует при закрытых окнах и представляет собой единый комплекс, обеспечивающий максимальную комфортабельность автомобиля независимо от погодных условий и температуры окружающей среды. Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха, очищает его от пыли. Отопитель повышает температуру воздуха при любых режимах работы системы.
Систему кондиционирования воздуха устанавливают на автомобили только в комплектациях Active (Enjoy) и Cosmo.
Комплекс обеспечивает малоинерционное регулирование температуры воздуха, практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.
Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухонагнетатель, расположенный перед ветровым стеклом. Воздух из воздухонагнетателя может поступать в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла корпуса отопителя.
Объем, температуру, направление и интенсивность воздушных потоков регулируют переключателями, установленными в блоке управления системой отопления, кондиционирования и вентиляции.
Направление потока воздуха через боковые и центральные сопла изменяют поворотом створок рукояткой, установленной в центре сопла, вверх.
. или жалюзи вправо.
Количество воздуха, подаваемого через сопла, регулируют рукоятками, расположенными рядом с каждым соплом.
При повороте рукоятки до упора вправо заслонка полностью открывается (максимальный поток воздуха).
При повороте до упора влево заслонка полностью закрывается, перекрывая поток воздуха.
В зависимости от комплектации автомобиль может быть оснащен системой двухзонного климат-контроля с автоматическим управлением, кондиционером с ручным управлением или только системой отопления и вентиляции. В данном подразделе подробно описаны органы управления системой двухзонного климат-контроля с автоматическим управлением как наиболее сложной и имеющей самый полный набор функций.
Блоки управления системами кондиционера с ручным управлением и отопителя унифицированы по органам управления с блоком системы двухзонного климат-контроля. Алгоритм управления и расположение органов управления во всех трех блоках практически одинаков. Разница заключается в наличии тех или иных переключателей: в блоке системы кондиционера с ручным управлением только один регулятор температуры воздуха в салоне, а скорость вращения вентилятора нагнетателя задается отдельным регулятором; в блоке управления отопителем отсутствуют переключатели, связанные с управлением кондиционером, и выключатели электрообогрева передних сидений и рулевого колеса (вместо них установлены декоративные заглушки).
Для более эффективного действия вентиляции и отопления при скорости движения автомобиля менее 50 км/ч и при проезде особо запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или максимальную скорость.
Для ускоренного устранения запотевания заднего стекла и освобождения его от наледи и снега включите переключателем обогрев стекла.
Если вы не используете кондиционер продолжительное время, необходимо раз в неделю ненадолго включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях.
