Как самому сделать мансардное окно в частном доме

Самодельное мансардное окно — это не только стильное украшение интерьера, но и полезный функциональный элемент, который позволяет наполнить дом естественным светом.

Причем, благодаря тому, что мансардное окно «встроено» в крышу, оно «поставляет» намного больше света, чем обычные окна.

Расположение самодельного мансардного окна в районе конька кровли позволяет сделать его изготовление максимально простым, без сложной системы отвода воды.

К балкам, на которые опираются стропила, автор крепит деревянный короб. Для его изготовления использовались доски сечением 200*40 мм.

Особенности конструкции мансардного окна

Короб немного выступает над поверхностью кровельного покрытия, а также имеет небольшой уклон, чтобы стекала вода.

Стык между кровельным покрытием (профнастилом) и стенками короба автор закрыл отливом, изготовленным из оцинкованного листа.

Сверху на деревянную раму автор решил закрепить каленое стекло толщиной 6 мм, которое должно защищать основной стеклопакет от града.

Стандартный двухкамерный стеклопакет устанавливается внутри деревянной рамы на уровне утеплителя. Зазоры автор заполняет с помощью обычной монтажной пены. Изнутри дома стеклопакет обрамляется деревянной декоративной рамой.

Подробно о том, как самому сделать мансардное окно в частном доме, рекомендуем посмотреть в видеоролике на нашем сайте.

Струбцина для домашней мастерской из обрезков арматуры

Следующий пост

Мини тележка из хлама для перевозки стройматериалов

Рубрики сайта

Авиация
Авто и мото
Армия и флот
Археология
Животные
Здоровье
Знаменитости
Игры
Интересное
Интернет и компьютеры
История
Космос
Криминал
Кулинария
Культура и искусство
Мода и стиль
Музыка
Наука и технологии
Новости
Общество
Охота и рыбалка
Политика
Природа
Психология
Путешествие и отдых
Развлечения
Религия
Родноверие
Рукоделие
Сад и огород
Самоделки
Спорт
Строительство и дизайн
Тайны и мифы
Экономика
Юмор, приколы
Песочница

Последние комментарии

Ужасный ужас Владимир Шебзухов Сидели на лавке старушки втроём. Всё время болтали, о чём-.

С юности близко знал Александра – отца Нестора. Славный путь к своему призванию – от дворн.

Когда почти каждый день головные боли и просто нет сил ничем заниматься, сосредоточиться.

У меня другая ситуация была немного, скучно стало мужу. Все не радовало, секса не хотел от.

…Не рекомендуется покупать творог в таких торговых точках, как: рынки; супермаркеты; не.

Я бы добавила в ваш список Слабикап. Хорошее же слабительное, в форме капель, и живот от н.

Живым на украине жить никто не хочет! )))).

Напишите приготовление каких блюд в тандыре вы хотели бы увидеть, я постараюсь их приготов.

Вегетарианство – это психическое заболевание.

Кто делал уже химчистку, подскажите, диван быстро потом сохнет.

Набирающие популярность

Подставка для цветочного горшка в виде велосипеда

Самодельный прибор для проверки свечей зажигания авто

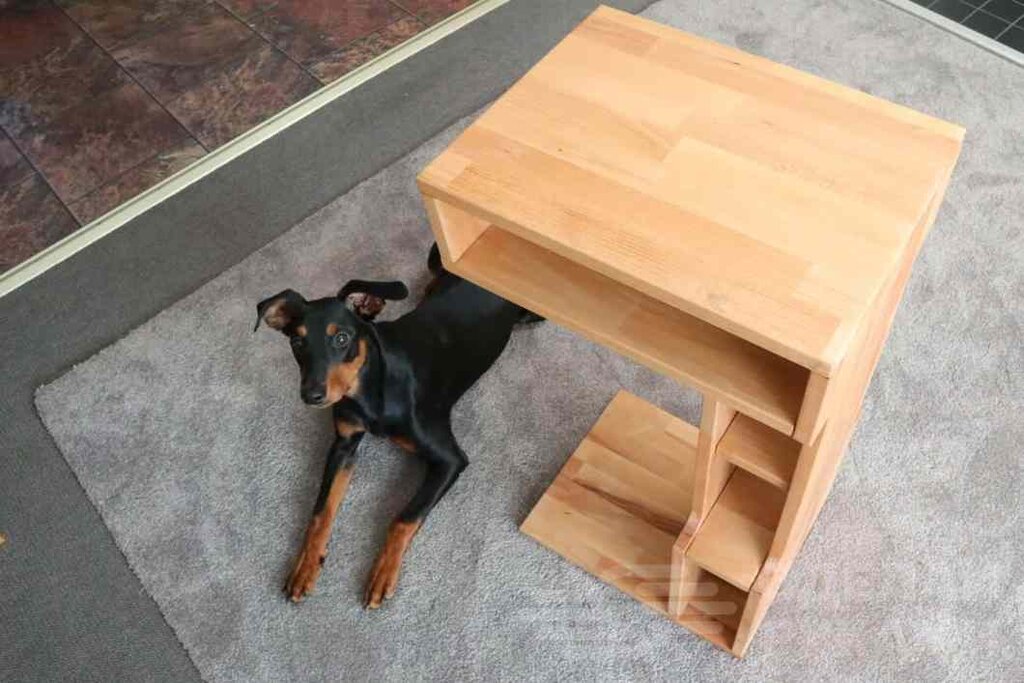

Деревянный приставной столик своими руками

Как убрать следы мелкого ДТП на кузове авто

Оснастка для имитации декоративного проката профтрубы

Информационно-развлекательный сайт «Лабуда» – это ежедневные, оперативные, актуальные, интересные новости и полезная информация из разных сфер жизни.

Полное или частичное копирование материалов сайта labuda.blog разрешается только при указании активной и индексируемой гиперссылки на источник публикации.

Правовая информация

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им. Степана Бандеры», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

Установка мансардного окна своими руками: поэтапное руководство

Чтобы дополнительный этаж хорошо освещался и проветривался, многие владельцы деревянных домов делают монтаж мансардных окон. Для этого необходимо знать все правила, особенности и технологии установки.

О том, как установить мансардное окно своими руками, мы расскажем в данной статье.

Задачи, которые выполняют окна для мансарды

Построенный с соблюдением правил и норм кровельный пирог отлично держит тепло, препятствует появлению конденсата и за счет вентиляции сохраняет свой первоначальный вид долгое время. Подобные задачи должны выполнять и мансардные окна. Важным моментом является их открытие и закрытие без сложностей и затруднений. Подобные конструкции обязаны хорошо справляться с влиянием атмосферных осадков, поэтому чаще всего они оснащены стеклами с закалкой, энергосберегающими деталями, особо герметичными накладками и крайне прочной рамой.

Эксплуатация и уход должны отнимать минимум времени, а это возможно только в том случае, если установка кровельного окна будет произведена в точном соответствии инструкциям производителя и общим правилам.

Как спланировать и рассчитать оконные конструкции?

Установка любых оконных изделий без заранее продуманных расчетов – зря потраченные деньги. Поэтому прежде всего важно подобрать нужный размер и учесть тип кровли, а также определиться с местом монтажа.

Какую площадь остеклять?

Количество оконных конструкций, необходимых для полного освещения дополнительного помещения, прямо пропорционально общей площади мансарды. Независимо от размеров оконных изделий, каждые 10 кв. м. должны быть предельно освещены для комфортного и удобно проживания.

Важно! Высота расположения оконного проема на крыше влияет на количество проникающего внутрь помещения света. Но есть и недостаток. Слишком высоко расположенные оконные конструкции будут мешать обзору окружающей природы. Рекомендуют производить установку на уровне 1-1,4 метра. Нижний предел – 80 сантиметров, верхний – почти 2 метра. Однако, если владелец захочет на дополнительном этаже панорамные оконные изделия в большом количестве – это его желание и выбор.

Выбираем место для установки окна

Оптимальное расположение деревянных мансардных окон – важный момент, влияющий на эксплуатационный срок крыши, эстетические характеристики всего деревянного дома и внутреннюю отделку дополнительного этажа. К этому вопросу следует подойти внимательно и профессионально.

Специалисты крайне не рекомендуют их устройство:

Около внутреннего угла между скатами, иначе велика вероятность скапливания любых атмосферных осадков;
Недалеко от вентиляционных и дымоходных систем, потому как возможно появление конденсата;
Рядом с горизонтальными стенами, это также приведет к накоплению осадков и образованию тени.

Далее поговорим о типах кровельного материала. Сделать окно в мягкую кровлю не составит больших проблем, ведь материал при необходимости можно разрезать. С металлической черепицей сложнее. Мансардное окно в металлочерепицу монтируется таким образом, чтобы низ находился строго над рядом цельной черепичной основы. В противном случае придется снимать часть кровельных листов и по завершении монтажных работ заново укладывать обрезанные элементы кровли.

Не последнее значение имеет и шаг стропил. Желательно приобретать окна такого размера, чтобы они без проблем встали между двумя соседними стропилами с небольшим запасом. Такой запас нужен для последующей установки тонкого слоя утеплителя. При недостаточном расстоянии шага стропил для оконных конструкций больших размеров желательно приобрести несколько маленьких изделий. Для повышения прочности стропильной системы в проеме окна устанавливают брус в строго горизонтальном положении.

Положение ручки – еще один показатель, который заслуживает внимания. Окно в мансардной крыше с ручками в верхней части должны быть на высоте чуть больше метра, в то время как нижние – на высоте 170 сантиметров.

Правила монтажа

Вся технология монтажа окон состоит из нескольких основных процессов, среди которых:

Подготовительный этап (тщательная подготовка проема);
Установка рамы (прежде следует снять сам стеклопакет);
Укладка гидроизоляции;
Крепление желоба над верхней линией;
Монтирование частей оклада;
Установка вынутого стеклопакета;
Отделка внутри помещения (укладка пароизоляции, установка откосов).

Подобные изделия обычно снабжены подробной инструкцией по монтажу, поэтому проблем с самостоятельным выполнением работ не должно возникнуть.

Устройство проема. Основные правила

Существует несколько главных правил, которым необходимо следовать при данных работах:

В силу того, что между проемом и рамой укладывается утеплитель, со всех сторон прямоугольного отверстия важно оставить от 2 до 3,5 сантиметров (зависит от толщины теплоизоляции);
Также нужно сделать специальный зазор (между кровлей и низом оконного изделия). Величина зазора варьируется в зависимости от типа кровли;
Расстояние от кровли до верхнего бруса (монтажного) от 4 до 10 сантиметров. Такой запас пригодится при усадке всей стропильной системы;
Рама оконной конструкции надежно крепится к стропилам (иногда рейкам), которые фиксируются горизонтально с помощью уровня. Для реек используется тот же брус, что и для обрешетки.

Нюансы установки оконной коробки

К оконной раме крепятся специальные кронштейны. Некоторые изготовители рекомендуют перед установкой опорных деталей полностью снять стеклопакет, другие – вынуть стеклопакет только после полной фиксации кронштейнов и закрепления рамы. Укладывать и закреплять теплоизоляцию строительным степлером следует перед фиксацией рамной конструкции в проем.

Монтаж и регулировка рамы

Следуя инструкции, необходимо совершить следующие действия:

Нижние опорные детали надежно закрепить, верхние – оставить в свободном положении. Так будет возможность регулировки;
С помощью уровня проверяется правильность горизонтальных и вертикальных показателей. В случае несовпадения для исправления применяются пластиковые уголки. Для точности рекомендуется поставить 3. створку, чтобы проверить насколько она хорошо прилегает к рамной конструкции;
Расстояние, которое остается между рамой и проемом, одинаково с обеих сторон;
После окончательной регулировки крепежные элементы закрепляют, и вокруг рамной конструкции делают гидроизоляционный фартук.

Затем нужно обустроить дренажный желоб. Для этого вырезаются несколько кусков равного размера и только по ним гидроизоляция. Желоб заводится под отрезок гидроизоляции. Его располагают под определенным углом, так, чтобы влага стекала в зазор вентиляции.

Заключительный этап монтажных работ

Монтаж оклада желательно осуществлять в точности с инструкцией, прилагаемой к изделиям. Крепить все детали оклада начинают с нижнего элемента. Далее в последовательности устанавливают оконную раму. Пароизоляция укладывается внутри мансардного помещения, после чего мансардная оконная конструкция оснащается откосами.

Вышеописанная инструкция позволяет правильно и точно установить окна на мансарду и не допустить ошибок в процессе строительных работ.

Как самостоятельно установить окна в мансардном помещении

Вы домовладелец и вы планируете превратить мансардное помещение в полноценную жилую комнату? Тогда вам обязательно придется решить вопрос с хорошей освещенностью и качественным проветриванием мансарды. Быстро и эффективно решить данный вопрос можно, установив качественные мансардные окна.

Сегодня мы поговорим о самостоятельном процессе установки оконных конструкций в мансардном помещении, разберем подробно и детально каждый этап работ.

Особенности и этапы работ по монтажу мансардных окон своими руками

Проводим замеры

В первую очередь производим замер площади полов в помещении мансарды. Существует общепринятый стандарт для мансард – 1 квадратный метр освещения на 10 квадратных метров площади. В данном случае не имеет значения – идет ли речь о нескольких маленьких окнах или одном большом. От высоты расположения оконного проема зависит его светопропускаемость: «выше-больше». Однако, не стоит располагать окна на слишком большой высоте, иначе они будут выглядеть, как дыры в поверхности потолка.

Итак, монтаж мансардных окон допустим в тех случаях, когда уклон ската кровли составляет не более 20 градусов.

Если мы имеем дело с достаточно крутыми скатами, установку оконных конструкций в мансарде следует проводить с соблюдением условия: граница нижней рамы должна располагаться не дальше, чем полтора метра от пола (но и не ближе 80 сантиметров).

Оценку площади застекленных поверхностей рекомендуем производить, используя формулу, приведенную выше.

При выборе высоты для будущего окна принципиальное значение имеет расположение ручек конструкции. Если ручки находятся внизу – нижняя рама должна находиться не ниже, чем в 80 сантиметрах от пола, ручки в центре – в полутора метрах, ручки вверху – не выше одного метра.

Если в помещении мансарды возможно присутствие маленьких детей, желательно разместить оконные ручки, как минимум, в 130 сантиметрах от пола.

Несколько рекомендаций

Многие производители оконных конструкций дают инструкции по монтажу своей продукции. К сожалению, в большинстве случаев такие описания бывают слишком поверхностными (особенно для новичков). Поэтому ниже мы приводим некоторые предварительные советы, которые могут существенно облегчить работу и не допустить серьезные ошибки.

Предварительные советы

периметры между оконными рамами и проемами должны быть полностью заполнены теплоизоляцией. Важно помнить о запасе в два-три сантиметра (запас будет зависеть от свойств конкретной теплоизоляции);
следует оставлять зазоры между нижними границами окон и мансардной кровлей (как правило, 10 сантиметров);
рейки, к которым будут крепиться рамы, должны быть идентичны обрешеточным брусьям по своему размеру;
гидроизоляционный слой следует вырезать не строго по контурам, а в форме «конверта», с нахлестами 25 сантиметров. Это необходимо для дальнейшего закрепления нахлестов на обрешетку при помощи степлера. Лучше отрезать лишний кусок, чем потерять возможность эффективного крепежа гидроизоляции!

О процессе монтажа

Сразу обращаем внимание на принципиальный момент: мансардные окна крепятся к стропилам, а не на обрешетку! Некоторые разновидности стропильных систем имеют в своем составе специальные балки, – на них и монтируют оконные рамы.

На рамах мансардных окон есть специальные кронштейны для монтажа. Перед тем, как начинать их фиксацию, желательно произвести съем стеклопакета, для облегчения процесса установки. Отметим, что ряд

производителей рекомендуют осуществлять съем стеклопакетов уже после закрепления кронштейнов и наживления рам в проемах.

До того, как наживить рамы в проемах, не забудьте уложить в каждый из них утеплитель.

Последовательность действий далее будет такой

Надежно закрепляем каждый из нижних кронштейнов. При закреплении верхних кронштейнов не стоит производить зажим до упора, так как вам, скорее всего, придется неоднократно регулировать конструкцию;
При помощи строительного уровня проверяем ровность оконной конструкции в вертикальной и горизонтальной плоскости. При обнаружении перекоса устраняем его, используя пластиковые уголки.
Следим за расстоянием от проемов до обеих сторон рам – оно должно быть идентичным.
После того, как регулировка закончена, можно произвести окончательный крепеж верхних кронштейнов.
Далее закрепляем утеплитель по бокам каждой рамы и настилаем по периметру слой гидроизоляции.

Переходим к устройству дренажного желоба. Вырезаем в обрешетке два отверстия, соответствующие форме и размерам дренажных креплений. Таким же образом делаем вырезы в гидроизоляционном слое. Заводим дренажный канал под слой гидроизоляции в месте выреза и крепим на обрешетку. Помните о правильном угле наклона канала, который позволит влаге оперативно уходить в вентиляционные зазоры.

На что нужно обратить внимание

Оклады мансардных окон необходимо монтировать в соответствии с инструкцией от производителя. Начинать следует с нижней части (элемент), следует надежно закрепить ее и завести под уплотнитель. В случае, если мансардное помещение оборудовано мягкой кровлей, перед монтажом окладов следует прибить под окнами тонкие рейки.

Все точки стыков кровли и окладов нужно обязательно обработать посредством специального герметика (изоляция). Если герметик не входит в состав комплектующих, можно воспользоваться одной из разновидностей клеящей ленты.

Об утеплении мансардных окон не зря говорят, как об одном из наиболее важных этапов установочных работ. В качестве утеплителя рекомендуем воспользоваться минеральной ватой. Данный вид теплоизоляции безопасен для здоровья и очень удобен в использовании (чего не скажешь о некоторых других утеплителях). Материал просто подсовывается по периметрам оконных рам и закрывается сверху посредством фольгированного слоя. Помните о том, что теплоизоляция также должна быть уложена со стороны откосов.

Заключительный этап начинаем с устройства пароизоляционного слоя. Затем можно приступать к монтажу откосов. Учтите, что верхние откосы должны быть вертикальными по отношению к полу, а нижние – параллельными ему.

Важный момент. Скорее всего, у вас будет возможность обойтись монтажом черновых откосов, сэкономив, таким образом, немало времени и денег. Черновые откосы в большинстве случаев не видны под отделкой самого мансардного помещения.

Видео: Установка мансардного окна в готовую кровлю

Мансардные окна: виды и установка

Такие помещения, как мансарды сегодня на пике популярности и, наверное, не зря. Раньше их было принято использовать вместо склада и копить там всякие старые вещи, но многие поняли, что теперь чердачную зону можно использовать и как полезную площадь, ведь она являются идеальным местом для спальни, кабинета, бильярдной, тренажерного зала или детской.

Пример устройства мансардного окна.

Качественно обустроенная мансарда станет служить дополнительным этажом в доме, на котором, если позволяет площадь, можно расположить даже несколько комнат.

В любом случае в ней, как и в других жилых помещениях, понадобится окно, которое будет служить естественным источником света. Установка мансардных окон своими руками позволит владельцу дома значительно сэкономить, так как в связи с растущей тенденцией современного быта, которая движется к более функциональному использованию каждым доступным квадратным метром, то цены на установку мансардного окна в различных строительных компаниях сильно завышены.

Конечно, если у человека совсем нет навыков в ремонтных работах, то в этом случае лучше чтобы установка производилась профессионалами, а те, кто любит делать что-то своими руками, изучив особенности монтажа мансардного окна, смогут справиться самостоятельно. На самом деле, при внимательном и правильном подходе, установка окна своими руками совсем несложный процесс.

Какие бывают окна для мансарды?

Как правило, обустройство мансардного помещения необходимо начинать с установки окна. Тем, кто собирается делать это своими руками, но пока не сталкивались с этим вопросом, прежде всего, необходимо знать, какие окна подойдут именно для данного помещения и чем они отличаются друг от друга. Это поможет выбрать подходящий вариант для какой-либо конкретной мансарды. Они изготавливаются из различных материалов и бывают нескольких типов. Отличительная особенность фасадного от мансардного окна заключается в том, что второе подвергается негативному воздействию внешней среды в полной мере, поэтому обычные окна на мансарду устанавливать нельзя.

Существуют скатные (наклонные) и вертикальные мансардные окна. Они различаются между собой как способами открытия, так и устройством в целом. Конструкция вертикальных не сильно отличается от пластиковых окон. Для них необходима установка собственной крыши (односкатной или двускатной), которая должна будет защищать раму от воздействия внешней среды. Такие окна в итоге напоминают скворечник. Важно отметить, что через них проходит меньше света. Кроме того, поскольку через этот тип окна он распределяется неравномерно, помещение за счет этого получается затемненным.

Скатные пропускают в помещение больше света на 30%. Поскольку они монтируются непосредственно на крышу дома вровень со скатом, то придают мансарде легкость и воздушность. Вариаций способов открывания в них намного больше, чем в вертикальных конструкциях. Они бывают с распашным открыванием вверх и вбок. Наиболее распространенный способ с вращением вокруг горизонтальной оси.

Следует отметить, что каждый из этих вариантом оснащен системой естественной вентиляции, которая обеспечивает проветривание мансарды даже при закрытых окнах. Изготавливаются мансардные окна из ПВХ, алюминия или высококачественного дерева.

Монтаж мансардного окна своими руками

Установка мансардного окна своими руками включает в себя ряд правил, которые необходимо знать, прежде чем приступать к монтажу. Если технология незнакома, то большинство, не имеющие опыта в таком деле, могут уже на первом этапе сделать неверные шаги, которые в свою очередь повлекут за собой ряд таких проблем, как протекание швов, недостаточная освещенность помещения и герметичность крыши, отсутствие нормальной вентиляции или проникновение холодного воздуха.

Параметры мансардного окна для разных уклонов крыши.

Общие правила для установки мансардных окон

Площадь застекления поверхности должна соизмеряться с площадью пола в примерной пропорции 1:10.
Оптимальной высотой размещения мансардных окон от пола считается около 120 см. Отсчет ведется от нижнего края рамы.
По способу открывания модель окна выбирается в зависимости от его расположения. Окно должно быть удобным и в закрытом и в открытом положении, поэтому, например, как и где будет находиться мебель по отношению к нему нужно продумать заранее.
Деревянные окна устанавливаются в помещениях с нормальным уровнем влажности, а в санузлах наилучшим вариантом будут пластиковые рамы.
Оклады мансардных окон должны соответствовать виду кровельного материала. Это позволит избежать лишних проблем, когда будет производиться установка окон своими руками на крышу дома.
При проделывании отверстия для монтажа рамы крайне не рекомендуется подрезать большое количество стропил, так как это ослабит всю кровельную конструкцию. Если есть какие-либо несоответствия в размерах, то в данном случае лучше проконсультироваться со специалистом.
Модель мансардного окна должна соответствовать общему стилю дома.

Инструкция по установке мансардного окна.

Инструмент и материал, который понадобится для монтажа мансардного окна:

шуруповерт;
электролобзик;
молоток,;
рулетка;
уровень;
мансардное окно, в комплект которого должен входить оклад;
монтажные рейки;
монтажные уголки;
утеплительный воротник;
гидроизоляционный материал;
крепежный материал (саморезы, гвозди).

Монтаж мансардного окна лучше производить до того, как произведена установка кровельного материла, поскольку в уже сделанных под ключ крышах этот процесс подразумевает под собой не только монтирование уплотнительного воротника и оконной рамы, но и восстановление всех слоев кровельной конструкции. Следует отметить, что проделывание проема для оконной конструкции требует точности и физического воздействия в большей мере, чем непосредственно сам монтаж окон своими руками.

На первом этапе работ необходимо определить расположение будущего окна и сделать точные замеры на месте, куда оно будет установлено, в соответствии с размерами рамы (обычно они указаны на упаковке). После этого определяется верхний и нижний край. При этом следует знать, что ось поворота окна должна располагаться выше роста человека. Проем вырезается таким образом, чтобы он превышал размеры оконной коробки по ширине на 35-40 мм и по высоте на 55 мм. Далее обрешетка обшивается монтажной рейкой, которая должна быть одинаковой толщины с ней. Нижний обрез окна проверяется уровнем, чтобы он был строго по горизонтали, а плоскость легла параллельно плоскости кровли.

Далее происходит установка окна между стропил таким образом, чтобы образовался зазор примерно 30 мм (он будет необходим для теплоизоляции) и прикручиваются нижние верхние монтажные уголки. Последние следует просто прихватить для того, чтобы можно было сделать регулировку толщины зазоров между оконной рамой и коробкой. Производится она с помощью клиньев, которыми смещается коробка в разные стороны до тех пор, пока зазоры не станут идентичными. Регулировка должна осуществляться сразу.

После по верхнему краю коробки крепится гидроизоляция. Ее следует немного приподнять, чтобы образовался небольшой скат. В предварительно подготовленные отверстия устанавливается нижняя часть оклада. Затем монтируется нижняя оконная накладка, а уже потом боковые части. В последнюю очередь монтируется верхняя часть оклада и тщательно закрепляется саморезами.
